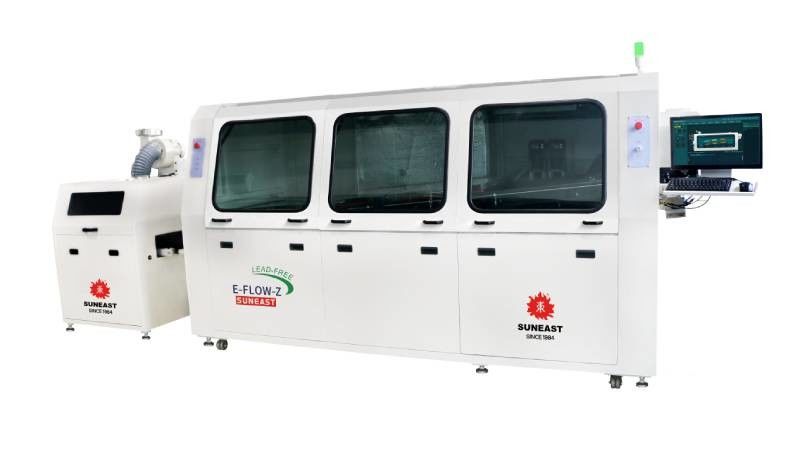

آلة اللحام الموجية الخالية من الرصاص الخارجي سلسلة E-Flow-Z
خمسة خصائص:
1وحدة الرش الخارجية: القضاء على مخاطر السلامة، وصيانة سهلة.
2نظام التسخين المسبق: يتبنى محرك كفاءة طاقة عالية مع كفاءة حرارية عالية.
3نظام النقل: يعتمد تصميم خاص لنقل سلس ومنع هزة الأصابع.
4.نظام الرش التنفيسي: يعتمد على التنفيس العلوي والسفلي وسكين الهواء للفصل ، للقضاء على إفراز الرائحة.
5نظام غطاء التعبئة: مع كفاءة عالية التعبئة ، يمكن إضافة تصميم مكافحة قطرات المواد الغريبة ، للقضاء على مشاكل الجودة.
الخصائص:
نطاق التطبيق:
تستخدم معدات لحام الموجات لحام مكونات الثقب واللوحات الدوائر من خلال موجات لحام السائل عالية درجة الحرارة على اللوحات المطبوعة مع مكونات قابلة للتثبيت مسبقًا.يتم استخدام لحام الموجة على نطاق واسع في صناعة تصنيع المنتجات الإلكترونية، بما في ذلك الأجهزة الإلكترونية الاستهلاكية، ومعدات الاتصالات، والأجهزة المنزلية، ومصادر الطاقة، وأجهزة الكترونية للسيارات، والمعدات الطبية، والأتمتة الصناعية، والطاقة وغيرها من الصناعات.
الرسم البياني العام:
01 شاشة LCD
02 نظام ناقل
03 نظام تنظيف الأصابع
04 نظام التبريد
05 وعاء لحام مزدوج الموجات
06 وحدة رفع أوعية اللحام
07 سخان
08 جهاز التحكم في ضبط الزاوية
09 نظام العازل
10 نظام رش التدفق
11 مروحة العادم
|
وحدة الرش الخارجي (خيار: نظام رش انتقائي) |
|
| نظام التعب والفلتر العلوي | |
| نظام التبريد القسري | |
| فوهة معالجة خالية من الرصاص | |
| مزيج مرن من نظام التسخين المسبق | |
| نظام نقل للخدمات الثقيلة | |
معايير المنتج:
| النموذج رقم |
E-FLOW-Z (الرش الخارجي) |
E-FLOW-Z450 (الرش الخارجي) |
E-FLOW-Z610 (الرش الخارجي) |
| الأبعاد: LxWxH ((ملم) | 5050x1420x1750 | 5050x1520x1750 | 5050x1690x1750 |
| الوزن | حوالي 1850 كجم | ما يقرب من 2050 كجم | حوالي 2300 كجم |
| إمدادات الطاقة | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| قوة البدء | 33 كيلوواط | 33 كيلوواط | 45 كيلوواط |
| استهلاك الطاقة في العملية | حوالي 8 كيلوواط | حوالي 9 كيلوواط | حوالي 11 كيلوواط |
| نظام التحكم | PC+PLC | PC+PLC | PC+PLC |
| حركة الرش | محرك خطوة | محرك خطوة | محرك خطوة |
| ضغط الرش | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| ترتيب تدفق التدفق | الخيار | الخيار | الخيار |
| تدفق ملء تلقائي | المعيار | المعيار | المعيار |
| مخرج | المخرج العلوي | المخرج العلوي | المخرج العلوي |
| قطر قناة العادم ((ملم) | Φ250 | Φ250 | Φ250 |
| قوة التخمير | 750 واط | 750 واط | 750 واط |
| وضع التسخين | محرك تحريك / إشارة فوق ضوئية | محرك تحريك / إشارة فوق ضوئية | محرك تحريك / إشارة فوق ضوئية |
| وضع التحكم | PID | PID | PID |
| رقم منطقة التسخين المسبق | 3 | 3 | 3 |
| طول التسخين المسبق ((ملم) | 1800 | 1800 | 1800 |
| درجة حرارة التسخين | درجة حرارة الغرفة ~ 200 درجة مئوية | درجة حرارة الغرفة ~ 200 درجة مئوية | درجة حرارة الغرفة ~ 200 درجة مئوية |
| وقت التسخين ((دقيقة)) |
حوالي 12 دقيقة (الوضع:150 درجة مئوية) |
حوالي 12 دقيقة (الوضع:150C) |
حوالي 12 دقيقة (الوضع:150 درجة مئوية) |
| محرك الهواء | 150W 3PH 220VAC | 150W 3PH 220VAC | 250W 3PH 220VAC |
| عرض اللوحة PCB ((mm) | 50~350 | 50-450 | 50-610 |
| اتجاه الناقل | L-R ((خيار:R→L) | L-R ((خيار:R-L) | L-R ((خيار:R-L) |
| سرعة الناقل ((ملم/دقيقة) | 500-1800 | 500-1800 | 500-1800 |
| ارتفاع الناقل ((ملم) | 750±20 | 750 + 20 | 750±20 |
| ارتفاع المكونات المتاحة (ملم) | أعلى 120، أدنى 15 | أعلى 120، أدنى 15 | أعلى 120، أدنى 15 |
| وضع تحكم سرعة الناقل | حلقة مغلقة غير خطوة تحكم سرعة عاكس | حلقة مغلقة غير خطوة تحكم سرعة عاكس | حلقة مغلقة غير خطوة تحكم سرعة عاكس |
| أصابع | إصبع الضغط الربيعي / D-40نوع إصبع / إصبع الزناد المزدوج / إصبع الزناد المزدوج الثقيل ، الخيارات | إصبع الزناد المزدوج من النوع الثقيل/خيار:الجهاز الخاص للصمام | |
| زاوية الناقل | 4-7 درجة | 4-7 | 4~7 درجة |
| نوع طاسة اللحام | محرك محرك | محرك محرك | محرك محرك |
| مادة قنينة اللحام | صب الحديد | صب الحديد | صب الحديد |
| تعديل ارتفاع الموجة | عاكس: التحكم الرقمي بواسطة جهاز كمبيوتر | ||
| طريقة التبريد | خيار التبريد بالهواء: التبريد بالماء | ||
| طاقة التدفئة | 13.5 كيلوواط | 13.5 كيلوواط | 18 كيلوواط |
| درجة حرارة وعاء اللحام | 300 درجة مئوية | 300 درجة مئوية | 300 درجة مئوية |
| قدرة وعاء الحام | حوالي 480 كجم | حوالي 550 كجم | حوالي 640 كجم |
| قوة محرك الموجة | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| وقت تسخين وعاء اللحام |
حوالي 150 دقيقة (الوضع: 250 درجة مئوية) |
حوالي 150 دقيقة (الوضع: 250 درجة مئوية) |
حوالي 150 دقيقة (الوضع:250C) |
| وضع التحكم في درجة الحرارة | PID | PID | PID |
| نظام تنظيف الأصابع | فرشاة | فرشاة | فرشاة |
| ملاحظة: يمكن تخصيص أقسام التسخين المسبق، وطولها 2.3m. | |||
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر السلك 16mm2، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات غازات العادم الخارجية:
1الرش: قناة الهواء Ø 250mm، حجم الهواء العادم 30M3/min؛
2حجم هواء العادم لمخرج فرن القصدير Ø250 ومخرج غطاء الذيل Ø 150 حوالي 15M3/min.
