| الاسم التجاري: | Suneast |
| رقم الطراز: | بيرفكت فلو 350/450/610 |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

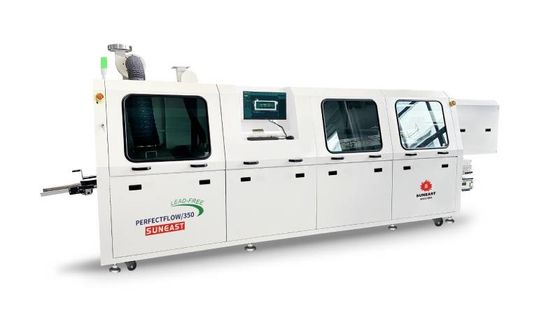

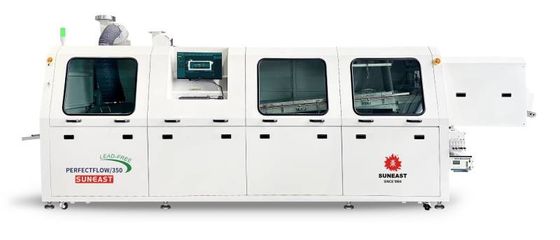

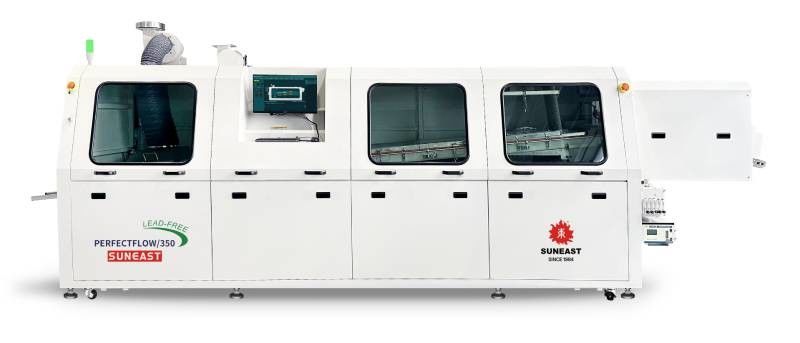

نوع النفق معدات اللحام الموجية المملوءة بالنيتروجين ذات الختم الكامل
سلسلة PERFECTFLOW هي نظام لحام موجة مليء النيتروجين من نوع النفق مع الختم الكامل.والتي تلبي تماما متطلبات زاوية عملية لحام مرنة وتكبير المساحة السفلية من الألواح، والتي تحل مشاكل التشويش والإزعاج في التشغيل والصيانة من ناقل قطعة في آلة لحام موجة شائعة.يمكن أن تلعب بشكل كبير تأثير تطبيق عملية حماية النيتروجين من لحام الموجة، وتحسين أداء معدات لحام الموجات من نوع النفق ونوعية عملية اللحام.
الخصائص:
نطاق التطبيق:
تستخدم معدات لحام الموجات لحام مكونات الثقب واللوحات الدوائر من خلال موجات لحام السائل عالية درجة الحرارة على اللوحات المطبوعة مع مكونات قابلة للتثبيت مسبقًا.يتم استخدام لحام الموجة على نطاق واسع في صناعة تصنيع المنتجات الإلكترونية، بما في ذلك الإلكترونيات الاستهلاكية ومعدات الاتصالات والأجهزة المنزلية ومصادر الطاقة ومعدات الكترونيات للسيارات والمعدات الطبية والأتمتة الصناعية والطاقة وغيرها من الصناعات
الرسم البياني العام:
|
وحدة متكاملة لتنقل الرذاذ (جهاز الرش الانتقائي اختياري) |
|
| زاوية عملية لحام السكك الحديدية مرنة ويمكن ضبطها | |
| يمكن تكوين المساحة السفلية بمرونة وفقا لمتطلبات | |
| مجهزة بفصل الأكسجين لمراقبة الأكسجين المتبقي | |
| نافذة مشاهدة زجاجية شفافة | |
| وعاء اللحام هو محرك في / خارج / فوق / أسفل | |
معايير المنتج:
| النموذج رقم | حركة مثالية / 350 | التدفق المثالي/450 | PERFECTFLOW/610 |
| الأبعاد: L*W*H ((ملم) | 6000 × 1420 × 1750 | 6000 × 1520 × 1750 | 6000 × 1690 × 1750 |
| الوزن | حوالي ×.1850kg | حوالي ×.2050kg | حوالي ×.2300kg |
| إمدادات الطاقة | 3PH 380V 50HZ | 3PH 380V50HZ | 3PH 380V 50HZ |
| بدء تشغيل الطاقة | 33 كيلوواط | 33 كيلوواط | 45 كيلوواط |
| قوة تشغيل طبيعية | تقريباً.8.5 كيلوواط | حوالي 9 كيلوواط | حوالي 11 كيلوواط |
| نظام التحكم | PC+PLC | PC+PLC | PC+PLC |
| حركة الرش | محرك خطوة | محرك خطوة | محرك خطوة |
| ضغط الرش | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa | 0.2Mpa~0.4Mpa |
| تحكم تدفق التدفق | الخيار | الخيار | الخيار |
| ملء التدفق التلقائي | المعيار | المعيار | المعيار |
| مُنهكة | المخرج العلوي | المخرج العلوي | المخرج العلوي |
| قطر أنبوب التفريغ ((ملم) | φ250 | φ250 | φ250 |
| قوة مروحة العادم | 750 | 750 | 750 |
| وضع التسخين | تحريك الهواء الساخن / IR | تحريك الهواء الساخن / IR | تحريك الهواء الساخن / IR |
|
الحرارة وضع التحكم |
PID | PID | PID |
|
التسخين كمية المنطقة |
3 | 3 | 3 |
|
التسخين طول المنطقة ((ملم) |
1800 | 1800 | 1800 |
| نطاق درجة حرارة التسخين | درجة حرارة الغرفة ~ 200 درجة مئوية | درجة حرارة الغرفة ~ 200 درجة مئوية | درجة حرارة الغرفة ~ 200 درجة مئوية |
| وقت التسخين ((دقيقة)) |
حوالي 12 دقيقة (الوضع:150 درجة مئوية) |
حوالي 12 دقيقة (الوضع:150 درجة مئوية) |
حوالي 12 دقيقة (الوضع:150 درجة مئوية) |
|
التسخين محرك الهواء |
250W 3PH 220VAC | 250W 3PH 220VAC | 250W 3PH 220VAC |
| العرض ((ملم) | 50~350 | 50~450 | 50~610 |
| اتجاه نقل PCB | L→R(خيار:R→L) | L→R(خيار:R→L) | L→R(خيار:R→L) |
| سرعة النقل ((ملم/دقيقة) | 500~1800 | 500~1800 | 500~1800 |
| ارتفاع النقل ((ملم) | 750±20 | 750±20 | 750±20 |
|
متاحة ارتفاع المكون ((ملم) |
أعلى (أعلى) 120، أسفل (أسفل) 15 | أعلى (أعلى) 120، أسفل (أسفل) 15 | أعلى (أعلى) 120، أسفل (أسفل) 15 |
|
سرعة النقل وضع التحكم |
تنظيم سرعة بدون خطوة في حلقة مغلقة بواسطة عاكس | تنظيم سرعة بدون خطوة في حلقة مغلقة بواسطة عاكس | تنظيم سرعة بدون خطوة في حلقة مغلقة بواسطة عاكس |
| إصبع |
أصبع ثقيل مزدوج القرص الخيار:الجهاز الخاص للصمام |
أصبع ثقيل مزدوج القرص الخيار:الجهاز الخاص للصمام |
أصبع ثقيل مزدوج القرص الخيار:الجهاز الخاص للصمام |
| زاوية نقل | 4.5 إلى 6.3 درجة | 4.5 إلى 6.3 درجة | 4.5 إلى 6.3 درجة |
| نوع وعاء اللحام | الميكانيكية | الميكانيكية | الميكانيكية |
| مادة قنينة اللحام | صب الحديد | صب الحديد | صب الحديد |
| تعديل ارتفاع الموجة | عاكس: التحكم الرقمي بواسطة جهاز كمبيوتر | ||
| نوع التبريد | تبريد سكين النيتروجين | ||
| قوة تسخين قنينة اللحام | 13.5 كيلوواط | 13.5 كيلوواط | 18 كيلوواط |
| الحرارة القصوى لحام الوعاء | 300 درجة مئوية | 300 درجة مئوية | 300 درجة مئوية |
| قدرة وعاء الحام | حوالي 480 كجم | حوالي 550 كجم | حوالي 640 كجم |
| قوة تحريك الموجة | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| وقت تسخين وعاء اللحام |
حوالي 150 دقيقة (الوضع: 250 درجة مئوية) |
حوالي 150 دقيقة (الوضع: 250 درجة مئوية) |
حوالي 150 دقيقة (الوضع: 250 درجة مئوية) |
| وضع التحكم في درجة الحرارة | PID | PID | PID |
| نظام تنظيف الأصابع | فرشاة | فرشاة | فرشاة |
| نقاء النيتروجين | 99.999% | 99.999% | 99.999% |
| استهلاك النيتروجين | حوالي ×.20 متر3/ساعة | حوالي ×.22m3/h | حوالي ×.25m3/h |
| ضغط النيتروجين | 0.4Mpa~0.6Mpa | 0.4Mpa~0.6Mpa | 0.4Mpa~0.6Mpa |
|
وحدة الرش الخارجي (اختياري) 500 ملم الطول الإجمالي + 500 ملم |
(بالطبع) (بالطبع) | (برفيكت فلو/450-ز) | (برفيكت فلو) |
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر السلك 16mm2، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات غازات العادم الخارجية:
1الرش: قناة الهواء Ø250mm، حجم الهواء العادم 30M3/min؛
2حجم هواء العادم لمخرج فرن القصدير Ø250 ومخرج غطاء الذيل Ø150 حوالي 15M3/min.
