| الاسم التجاري: | Suneast |
| رقم الطراز: | إس إس تي-350 |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

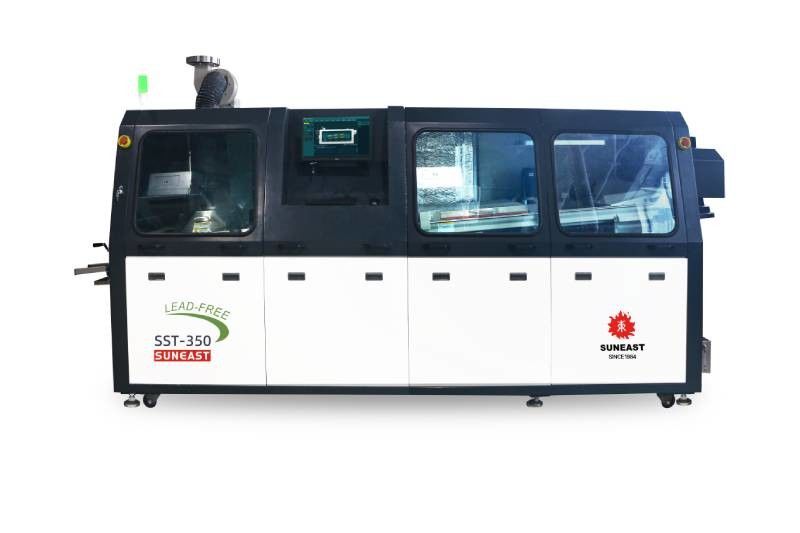

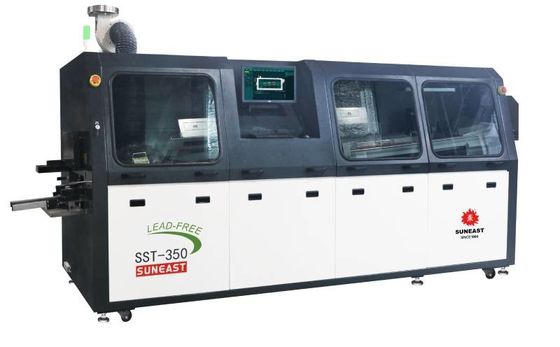

SST-350 مرنة وحدات خالية من الرصاص الموجة معدات اللحام نظام رش التدفق
سلسلة SST هي مصلي الموجات المُحسنة بالكامل مع تصميم وحداتي و رقمي و إنساني محسن لتلبية احتياجات العملاء، مع وظيفة أكثر مثالية، وأداء أكثر تقدماً،مزيد من تحسين الاستقرار والموثوقية، والتشغيل والصيانة أكثر ملاءمة، وتخفيض تكلفة العملاء التشغيل أكثر.
الخصائص:
نطاق التطبيق:
تستخدم معدات لحام الموجات لحام مكونات الثقب واللوحات الدوائر من خلال موجات لحام السائل عالية درجة الحرارة على اللوحات المطبوعة مع مكونات قابلة للتثبيت مسبقًا.يتم استخدام لحام الموجة على نطاق واسع في صناعة تصنيع المنتجات الإلكترونية، بما في ذلك الإلكترونيات الاستهلاكية ومعدات الاتصالات والأجهزة المنزلية ومصادر الطاقة ومعدات الكترونيات للسيارات والمعدات الطبية والأتمتة الصناعية والطاقة وغيرها من الصناعات
الرسم البياني العام:
01 نظام العازل
02 نظام إمداد التدفق
03 مروحة العادم
04 نظام رذاذ تدفق
05 شاشة LCD
06 سخان
07 وعاء لحام مزدوج الموجات
08 وحدة رفع قنينة اللحام
09 نظام التبريد
10 جهاز التحكم في ضبط الزاوية
11 نظام تنظيف الأصابع
12 نظام ناقل
| بنيت في وحدة الرش | |
| نظام التعب والفلتر العلوي | |
| نظام التبريد القسري | |
| فوهة معالجة خالية من الرصاص | |
| مزيج مرن من نظام التسخين المسبق | |
| وعاء اللحام هو محرك في / خارج / فوق / أسفل | |
معايير المنتج:
| المودول NO | SST-350 |
| الأبعاد: LxWxH ((ملم) | 4350 × 1420 × 1750 |
| الوزن | حوالي 1600 كجم |
| إمدادات الطاقة | 3PH 380V 50HZ |
| قوة البدء | 33 كيلوواط |
| استهلاك الطاقة في العملية | 8 كيلوواط |
| نظام التحكم | PC+PLC |
| حركة الرش | محرك خطوة |
| ضغط الرش | 0.2Mpa~0.4Mpa |
| ترتيب تدفق التدفق | الخيار |
| تدفق ملء تلقائي | المعايير |
| مخرج | المخرج العلوي |
| قطر قناة العادم ((ملم) | Φ250 |
| قوة مروحة العادم | 750 واط |
| وضع التسخين | مصدر الحمل الحراري / IR |
| وضع التحكم | PID |
| رقم منطقة التسخين المسبق | 3 |
| طول التسخين المسبق ((ملم) | 1800 |
| درجة حرارة التسخين | درجة حرارة الغرفة ~ 200 درجة مئوية |
| وقت التسخين ((دقيقة)) | حوالي ×.12 دقيقة ((الوضع:150 درجة مئوية) |
| عرض اللوحة PCB ((mm) | 50~350 |
| اتجاه الناقل | L→R(خيار:R→L) |
| سرعة الناقل ((ملم/دقيقة) | 500~1800 |
| ارتفاع الناقل ((ملم) | 750±20 |
| ارتفاع المكونات المتاحة (ملم) | أعلى 120، أدنى 15 |
| وضع تحكم سرعة الناقل | حلقة مغلقة نظام تحكم سرعة بدون خطوة عاكس |
| أصابع | إصبع الضغط الربيعي / D-40نوع إصبع / إصبع الزناد المزدوج / إصبع الزناد المزدوج الثقيل ، الخيارات |
| زاوية الناقل | 4~7 درجة |
| نوع طاسة اللحام | محرك محرك |
| مادة قنينة اللحام | صب الحديد |
| تعديل ارتفاع الموجة | التحكم الرقمي بواسطة جهاز كمبيوتر |
| طريقة التبريد | خيار التبريد بالهواء: التبريد بالماء |
| طاقة التدفئة | 13.5 كيلوواط |
| درجة حرارة وعاء اللحام | 300 درجة مئوية |
| قدرة وعاء الحام | حوالي 480 كجم |
| قوة محرك الموجة | 180W*2 3PH 220VAC |
| وقت تسخين وعاء اللحام | حوالي 150 دقيقة ((الوضع: 250 درجة مئوية) |
| وضع التحكم في درجة الحرارة | PID |
| نظام تنظيف الأصابع | فرشاة |
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
متطلبات قطر السلك16ملم مربع،مفتاح الحماية من التسرب من 125A وقدرة تسرب من 150-200mA.
2.التربة مطلوبة لتحمل ضغط 1000كيلوغرام/م2.
3متطلبات إخراج الهواء الخارجيالتفاصيل:
1الرش: قناة الهواء Ø250mm، حجم الهواء العادم 30M3/min؛
2حجم هواء العادم لمخرج فرن القصدير Ø250 ومخرج غطاء الذيل Ø150 حوالي 15M3/min.
