| الاسم التجاري: | Suneast |
| رقم الطراز: | إس إل 120 |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

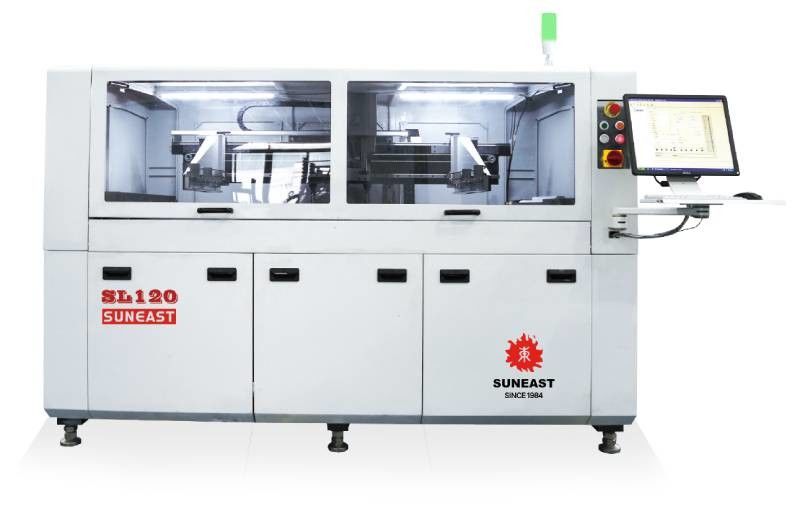

جودة الطباعة المستقرة SL120 آلات الطباعة الشاشية الكاملة الآلية
تستخدم آلات طباعة معجون اللحام بشكل رئيسي لطباعة معجون اللحام على سطح لوحات الدوائر (PCBs).تطبيق معجون اللحام بالتساوي على لوحات اللحام من لوحة الدوائر باستخدام أدوات مثل الحفر، توفير توزيع دقيق ومتساوٍ لحام البستة لحام المكونات الإلكترونية التالي.آلة طباعة معجون اللحام يمكن أن تتحكم بدقة في وضع الطلاء وسماكة معجون اللحام من خلال نظام التحكم في الحركة عالية الدقة، وضمان جودة اللحام بين المكونات الإلكترونية وPCBs. يتم استخدام آلات طباعة معجون اللحام على نطاق واسع في خطوط إنتاج SMT المثبتة على السطح في صناعة التصنيع الإلكتروني.
الخصائص:
الرسم البياني العام:
1 وحدة غطاء الآلة
2 وحدة التقاط الصور CCD
3 وحدة رفع القوالب من المحور Z
4 وحدة طباعة المكبس
5 وحدة التنظيف
6 وحدة ضبط الدقة للمنصة
7 قاطرة ووحدة ناقلة
8 مصباح تحذير ثلاثي الألوان
9 جهاز العرض و جهاز الإدخال
معايير المنتج:
| المعايير الأساسية | حجم إطار الشاشة | 1000 ((X) × 300 ((Y) 1500 ((X) × 650 ((Y) (ملم) |
| سمك: 20-40mm | ||
| في المعدل الدقيق لـ PCB ((ملم) | 80 ((X) × 50 ((Y) (ملم) | |
| أقصى PCB ((ملم) | 1200 ((X) × 360 ((Y) (ملم) | |
| سمك | 0.2mm6mm ((استخدم الجهاز عند PCB أقل من 0.4mm) | |
| المنحنى | < 1% ((القياس الشعري) | |
| ارتفاع الجزء الخلفي لـ PCB | 15ملم | |
| ارتفاع الناقل | 900±40ملم | |
| دعم | دعم مغناطيسي، قطعة مغناطيسية، غرفة فراغ ((اختياري) | |
| مشبك | مشبك الجانبي و مشبك الأعلى | |
| مسافة الحافة | حافة عملية PCB≥2.5mm،بدون حافة PCB ((اختياري) | |
| سرعة الناقل | 0~1500mm/sec، زيادة 1mm | |
| الحزام النقل | الحزام المزامنة من نوع U | |
| طريقة السدادة | أسطوانة الهواء | |
| وضعية القفل | تعيين وضع مغلق PCB وفقا لحجم اللوحة | |
| اتجاه التدفق | تم تعيينها بواسطة البرنامج | |
| نظام الطباعة | سرعة الطباعة | 5-200mm/s قابلة للتعديل |
| رأس الطباعة | رفع محرك دفع خطوة كاشف | |
| مقشّع | مقشّر الصلب، مقشّر المطاط ((اختياري) | |
| زاوية الحفرة | 60 درجة | |
| ضغط الجهاز | 0~20 كجم | |
| نظام الرؤية | فصل القالب |
فصل الأساس من ثلاثة أقسام السرعة:0.1-20ملم/ثانية المسافة:0-20ملم |
| طريقة الموقع | علامة التوجيه التلقائي | |
| الكاميرا |
ألمانيا BASLER1/3 CCD640*480بيكسل،حجم البيكسل:5.6μmx5.6μm |
|
| طريقة الحصول على الصورة | الصورة المزدوجة من أعلى إلى أسفل | |
| ضوء الكاميرا | ضوء محوري، ضوء حلقة أربعة أنواع من الضوء يمكن ضبطها | |
| عرض النطاق | 9 مليمتر*7 مليمتر | |
| أبعاد العلامة | قطر أو طول الجانب 1mm2mm،التراجع المسموح به 10٪ | |
| الشكل | دائرة، Rec، أو الرومبوس الخ | |
| وضع العلامة | علامة مخصصة لـ PCB أو علبة PCB | |
| اكتشاف ثنائي الأبعاد | المعيار | |
| الدقة | نطاق تعديل الجدول | X=±10mm، Y=±10mm، θ=±1.5° |
| دقة الموقع | ± 0.01mm | |
| دقة الطباعة | ±0.025mm | |
| الوقت | وقت الدورة | <10 ثانية (بعد الطباعة، وقت التنظيف) |
| تحويل وقت الخط | <5 دقيقة | |
| وقت البرمجة | <10 دقيقة | |
| نظام التحكم | تكوين الحاسوب | جهاز كمبيوتر صناعي، نظام Windows الرسمي |
| لغة النظام | الصينية، الإنجليزية | |
| ما قبل والجهاز التالي الاتصال | (SMEMA) | |
| إذن المستخدم | مجموعة PW للمستخدم وPW البارز | |
| نظام التنظيف | نظام التنظيف | النموذج الجاف والرطب، الفراغ |
| الكشف عن مستوى السائل | الكشف عن الإنذار التلقائي لمستوى السائل | |
| معايير الطاقة | مصدر الطاقة الرئيسي | التيار المتردد 220 فولت ± 10٪ 50/60 هرتز مرحلة واحدة |
| الطاقة الإجمالية | حوالي 3 كيلوواط | |
| إمدادات الهواء الرئيسية | 4.5~6kgf/cm2 | |
| وزن الجهاز | حوالي 1500 كجم | |
| مقاس الجهاز | 2350 ((L) x1350 ((W) x1590 ((H) mm | |
| الخيار | المقبض العلوي النيوماتي | المعيار |
| المقبض العلوي + المقبض الجانبي | بالنسبة لـ PCB ((سمك ≤ 1mm) | |
| امتصاص الفراغ وتفريغ | بالنسبة لـ PCB ((سمك ≤1mm) و FPC | |
| مزيد من الصلبة | / | |
| تحميل وتفريغ السيارات | / | |
| دعم مرن وشامل | بالنسبة لـ (PCB) ذات الجانبين المزدوجين ((أجزاء الجانب الخلفي لـ (PCB) Height≤9mm) | |
| تحديد موقع إطار الشاشة تلقائيًا | / | |
| وظيفة ضبط سمك PCB تلقائيًا | المعيار | |
| وظيفة ردود فعل ضغط المفرشة | / | |
| مكيف الهواء | يمكن للعميل أن يشتري بنفسه | |
|
الباقي من صلصة اللحام على الشبكة نظام المراقبة |
/ | |
| SPI حلقة مغلقة | SPI حلقة مغلقة | |
| حماية إيقاف تشغيل UPS | حماية إيقاف تشغيل UPS لمدة 15 دقيقة | |
| الصناعة 4.0 | وظيفة تتبع الرموز الشريطية، تحليل الإنتاج، الخ |
الإعلانات:
1متطلبات مصدر الغاز: 4.5-6kgf/cm2؛ أنبوب الدخول Ø≥8mm.
2متطلبات الطاقة: التيار المتردد أحادي المرحلة 220V ± 10% 50/60HZ ، سلك التيار مع 4-6mm2 ، مجهز بمقبس 16A جيد الأرض.
3متطلبات الضغط على الأرض: 1000 كجم/م2.
4خلال فترة التثبيت، رتب 2-3 أشخاص للتعلم وإجراء تقييمات التدريب.
