| الاسم التجاري: | Suneast |
| رقم الطراز: | T5 |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

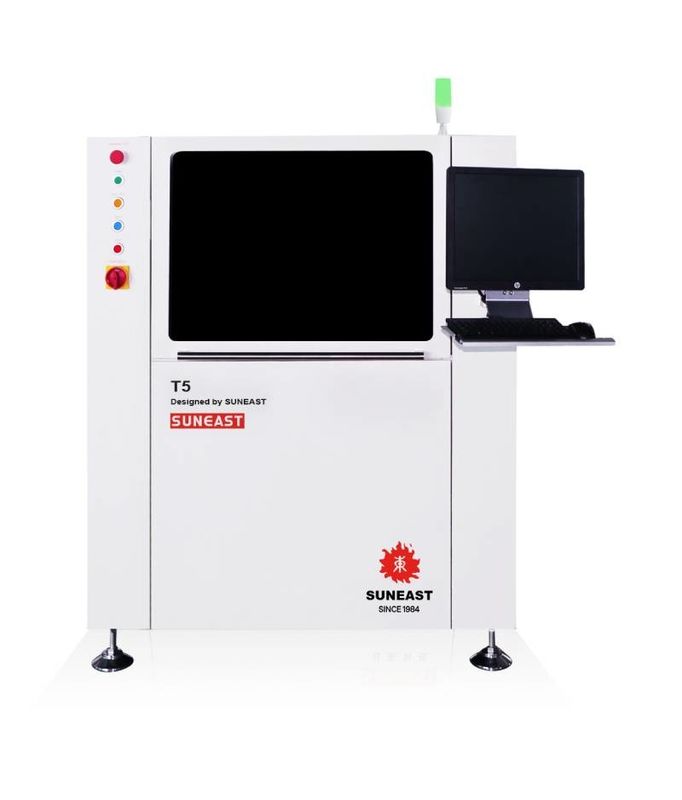

تصميم كامل طابعة شاشة متعددة الوظائف مستقلة T5 كاملة الأوتوماتيكية
تستخدم آلات طباعة معجون اللحام بشكل رئيسي لطباعة معجون اللحام على سطح لوحات الدوائر (PCBs).تطبيق معجون اللحام بالتساوي على لوحات اللحام من لوحة الدوائر باستخدام أدوات مثل الحفر، توفير توزيع دقيق ومتساوٍ لحام البستة لحام المكونات الإلكترونية التالي.آلة طباعة معجون اللحام يمكن أن تتحكم بدقة في وضع الطلاء وسماكة معجون اللحام من خلال نظام التحكم في الحركة عالية الدقة، وضمان جودة اللحام بين المكونات الإلكترونية وPCBs. يتم استخدام آلات طباعة معجون اللحام على نطاق واسع في خطوط إنتاج SMT المثبتة على السطح في صناعة التصنيع الإلكتروني.
الخصائص:
الرسم البياني العام:
1 وحدة رف
2 وحدة الرفع
3 وحدة محاذاة المنصة
4 وحدة التقاط الصورة
5 وحدة تحديد موقع إطار الشريط
6 وحدة المفرقعات
7 وحدة العرض
8 وحدة التنظيف
9 وحدة ناقل
10 دخول الهواء والطاقة
11 وحدة الإسكان
معايير المنتج:
| المعايير الأساسية | حجم إطار الشاشة | 650 ((X) × 420 ((Y) 850 ((X) × 850 ((Y) (ملم) |
| سمك: 20-40mm | ||
| في المعدل الدقيق لـ PCB ((ملم) | 50 ((X) × 50 ((Y) (ملم) | |
| أقصى PCB ((ملم) | 510 ((X) × 510 ((Y) (ملم) | |
| سمك | 0.2mm6mm ((استخدم الجهاز عند PCB أقل من 0.4mm) | |
| المنحنى | < 1% ((القياس الشعري) | |
| ارتفاع الجزء الخلفي لـ PCB | 20ملم | |
| ارتفاع الناقل | 900±40ملم | |
| دعم | دعم مغناطيسي، قطعة مغناطيسية، غرفة فراغ ((اختياري) | |
| مشبك | المقبض الجانبي ((القياسية) ، يرجى قراءة الجدول إلى خيار | |
| مسافة الحافة | حافة عملية PCB≥2.5mm | |
| سرعة الناقل | 0~1500mm/sec، زيادة 1mm | |
| الحزام النقل | الحزام المزامنة من نوع U | |
| طريقة السدادة | أسطوانة الهواء | |
| وضعية القفل | تعيين وضع مغلق PCB وفقا لحجم اللوحة | |
| اتجاه التدفق | (إل آر، آر، آر، إل، آر) يعتمد على العميل | |
| نظام الطباعة | سرعة الطباعة | 5-200mm/sec قابلة للتعديل |
| رأس الطباعة | رفع محرك دفع خطوة كاشف | |
| مقشّع | مقشّر الصلب، مقشّر المطاط ((اختياري) | |
| زاوية الحفرة | 60 درجة | |
| ضغط الجهاز | 0~20 كجم | |
| نظام الرؤية | فصل القالب | ثلاثة أقسام الركيزة سرعة الفصل:0.1-20ملم/ثانية المسافة:0-20ملم |
| طريقة الموقع | علامة التوجيه التلقائي | |
| الكاميرا |
ألمانيا BASLER1/3 ′′ CCD640*480بيكسل |
|
| طريقة الحصول على الصورة | الصورة المزدوجة من أعلى إلى أسفل | |
| ضوء الكاميرا | ضوء محوري، ضوء حلقة أربعة أنواع من الضوء يمكن ضبطها | |
| عرض النطاق | 9 مليمتر*7 مليمتر | |
| أبعاد العلامة | قطر أو طول الجانب 1mm2mm،التراجع المسموح به 10٪ | |
| الشكل | دائرة، Rec، أو الرومبوس الخ | |
| وضع العلامة | علامة مخصصة لـ PCB أو علبة PCB | |
| اكتشاف ثنائي الأبعاد | المعيار | |
| الدقة | نطاق تعديل الجدول | X=±3mm،Y=±7mm، θ=±1.5° |
| دقة الموقع | ± 0.01mm | |
| دقة الطباعة | ±0.025mm | |
| الوقت | وقت الدورة | <10 ثانية (بعد الطباعة، وقت التنظيف) |
| تحويل وقت الخط | <5 دقيقة | |
| وقت البرمجة | <10 دقيقة | |
| نظام التحكم | تكوين الحاسوب | جهاز كمبيوتر صناعي، نظام Windows الرسمي |
| لغة النظام | الصينية، الإنجليزية | |
| ما قبل والجهاز التالي الاتصال | (SMEMA) | |
| إذن المستخدم | مجموعة PW للمستخدم وPW البارز | |
| نظام التنظيف | نظام التنظيف | النموذج الجاف والرطب ((القياسية)) ، والفراغ ((خيار) |
| الكشف عن مستوى السائل | الكشف عن الإنذار التلقائي لمستوى السائل | |
| معايير الطاقة | مصدر الطاقة الرئيسي | التيار المتردد 220 فولت ± 10٪ 50/60 هرتز مرحلة واحدة |
| الطاقة الإجمالية | حوالي 3 كيلوواط | |
| إمدادات الهواء الرئيسية | 4.5~6kgf/cm2 | |
| وزن الجهاز | حوالي 950 كجم | |
| مقاس الجهاز | 1530 ((L) x1680 ((W) x1540 ((H) ملم | |
| الخيار | المقبض العلوي النيوماتي | بالنسبة لـ PCB ((سمك ≤ 1mm) |
| المقبض العلوي + المقبض الجانبي | بالنسبة لـ PCB ((سمك ≤ 1mm) | |
| امتصاص الفراغ وتفريغ | بالنسبة لـ PCB ((سمك ≤1mm) و FPC | |
| مزيد من الصلبة | / | |
| تحميل وتفريغ السيارات | / | |
| دعم مرن وشامل |
لـ PCB ذو الجوانب المزدوجة (أجزاء الجزء الخلفي لـPCB ارتفاع ≤ 9mm) |
|
| تحديد موقع إطار الشاشة تلقائيًا | تحديد موقع إطار الشاشة تلقائيًا | |
| وظيفة ضبط سمك PCB تلقائيًا | المعيار | |
| وظيفة ردود فعل ضغط المفرشة | / | |
| مكيف الهواء | يمكن للعميل أن يشتري بنفسه | |
|
الباقي من صلصة اللحام على الشبكة |
/ | |
| SPI حلقة مغلقة | SPI حلقة مغلقة | |
| حماية إيقاف تشغيل UPS | حماية إيقاف تشغيل UPS لمدة 15 دقيقة | |
| الصناعة 4.0 | وظيفة تتبع الرموز الشريطية، تحليل الإنتاج، الخ |
الإعلانات:
1متطلبات مصدر الغاز: 4.5-6kgf/cm2؛ أنبوب الدخول Ø≥8mm.
2متطلبات الطاقة: التيار المتردد أحادي المرحلة 220V ± 10% 50/60HZ ، سلك التيار مع 4-6mm2 ، مجهز بمقبس 16A جيد الأرض.
3متطلبات الضغط على الأرض: 1000 كجم/م2.
4خلال فترة التثبيت، رتب 2-3 أشخاص للتعلم وإجراء تقييمات التدريب.
