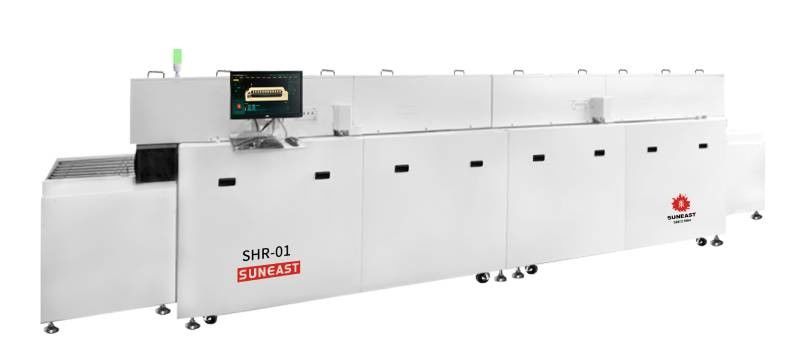

أفران نفق التجفيف SHR-01B سلسلة لوح دعم ناقل سلسلة

لوحة الفولاذ المقاوم للصدأ مخصصة دعم سلسلة + ناقل السكك الحديدية ، مع ارتداء أقل في التشغيل ، حياة خدمة طويلة ، أكثر استقرارًا وموثوقية.
تصميم متعدد القنوات، توسيع كبير في سعة المنتجات في الفرن، سعة كبيرة.
ويمكن تكوينها مع اتصال متعدد القنوات، والتي يمكن أن تحقق تحميل وتفريغ تلقائي وتخفيض تكلفة العمل.
تصميم وحدات كاملة، صيانة مريحة، خفض وقت الصيانة والتكلفة.
نظام هواء ساخن براءة اختراع، أكثر كفاءة في توصيل هواء ساخن، وتعويض الحرارة أسرع.
تصميم هيكل الفرن الجديد، عزل الحرارة متعددة الطبقات، خفض فعالة درجة حرارة بيئة العمل.

الخصائص:

• التحكم في درجة حرارة المرحلة ، للتكيف مع متطلبات العملية للمنتجات المختلفة ، التحكم في درجة حرارة PID ، مع توحيد درجة حرارة الفرن الجيدة وجودة تصلب أفضل ؛
• تداول الهواء الساخن، الكفاءة الحرارية العالية، والطاقة الإجمالية صغيرة، وتوفير أكثر من 25٪ من الطاقة من المعدات التقليدية.
• هيكل العزل الحراري الخاص، درجة حرارة سطح غرفة آلة قريبة من درجة حرارة الغرفة، وتقليل الطاقة؛
• تصميم وحدات، تكوين مرن، يمكن أن تلبي متطلبات العملية المختلفة، وخاصة للمنتجات التي تتطلب لخبز طويل؛
• يمكن استخدامه مع خط الإنتاج التلقائي للسيطرة بشكل فعال على القوى العاملة، والحد من التعامل، والحد من العيوب، وتوفير الوقت وتوفير تكلفة المدخلات.


نطاق التطبيق:

• مناسبة لتجهيز المجلات؛
• مناسبة لنقل متعدد القنوات (قناة 6، قناة 10، قناة 16، إلخ.) ؛
• مناسبة لخبز التجمد المصغر LED المطلوب لفترة عالية من التجفيف ، وقدرة إنتاجية كبيرة ومتطلبات عالية للتجفيف.
• مناسبة لPCB، LED، LED مصغرة، مكثف، إمدادات الطاقة وغيرها من المكونات عملية الخبز؛ فإنه يغطي مجموعة واسعة من المجالات المنتجات الإلكترونية، الإلكترونيات السيارات، أشباه الموصلات، منتجات 3C,إلخ

الرسم البياني العام:
01 التخزين الأمامي والخلفي
02 مراقبة
03 وحدة رفع الغرفة
04 وحدة التدفئة
05 وحدة الغرفة السفلية
06 وحدة الغرفة العليا
07 نظام ناقل
08 محرك ناقل
09 نظام العادم



الخيارات:

• نظام التبريد

1التبريد بالهواء تحت الضغط
2. مبرد ماء

• نظام النيتروجين
• واجهة MES
• واجهة ملف درجة الحرارة
• نظام التخزين

1عازل متعدد القنوات
2. مع التحول الاتصال

• نظام التسخين

يمكن تخصيص طول التسخين المسبق

• نظام ناقل

1يمكن أن يكون عرض نقل 500mm، 850mm، أو يتم تخصيصها
2تصميم متعدد القنوات

• الرف

1احتفظ بمكانة تركيب المصباح

• حبال نقل مخصصة

يمكن تخصيص وضع نقل السكة الحديدية الموجهة وفقا لمتطلبات عملية المنتج.

معايير المنتج:


الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر الأسلاك 16mm2 أو أكثر، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات التهوية الخارجية: مواصفات القناة 2-Ø150mm ؛ منفذين للتصريف ، مع منفذ تصريف واحد بحجم تصريف حوالي 15M3 / min.
