| الاسم التجاري: | Suneast |
| رقم الطراز: | اس اتش ار-01 ال |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

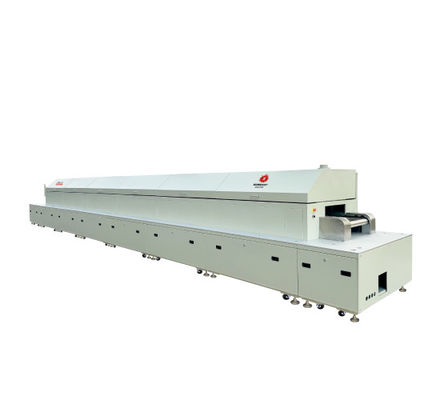

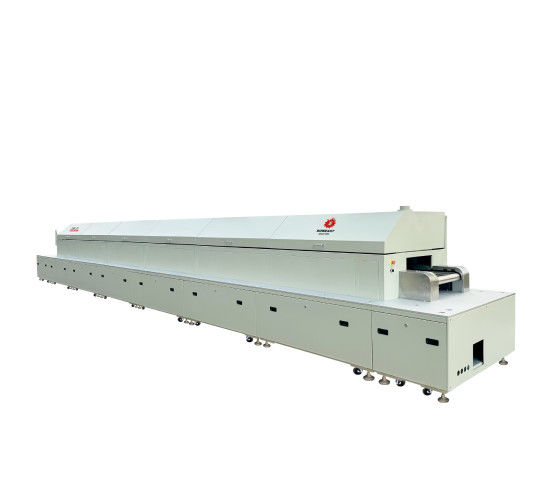

فرن تجفيف النفق SHR-01L سلسلة قوة النقل العظم شبكة
يتكون فرن الأنفاق من سلسلة SHR-01L من نظام الرف ، ونظام تداول الهواء الساخن ، ونظام نقل ، ونظام تسخين ونظام التحكم الكهربائي.شبكة عظام قوية من الفولاذ المقاوم للصدأ، مقاومة الارتداء الجيدة ، عمر خدمة طويل ، التوازن في التشغيل. اعتماد التصميم وحدات ، الرقمية والإنسانية ، لديها مزايا جيدة في الوظيفة والأداء والموثوقية والاستقرار والأمن ،قابلية الصيانة، وسهولة التشغيل ، والتي لا تقلل فقط من تكاليف التشغيل للعملاء ، ولكن أيضا توفر ضمانات قوية للعملاء لإنتاج منتجات مؤهلة مع الجودة والكمية.ناقل شبكة العظام القوية، يمكن التعامل مع مجموعة متنوعة من أنواع المنتج، وخاصة مناسبة للمنتج صغير الحجم، وعدد كبير من احتياجات الإنتاج، ويمكن ترتيب المنتجات بمرونة على الشبكة،يمكن استخدام هذه المعدات مع آلية تحميل وتفريغ تلقائية.
الخصائص:
نطاق التطبيق:
الرسم البياني العام:
01 مراقبة
02 نظام العادم
03 وحدة رفع الغرفة
04 وحدة التدفئة
05 وحدة الغرفة السفلية
06 وحدة الغرفة العليا
07 نظام ناقل
08 محرك ناقل
الخيارات:
1التبريد بالهواء تحت الضغط
2. مبرد ماء
1عازل متعدد القنوات
2. مع التحول الاتصال
يمكن تخصيص طول التسخين المسبق
1يمكن أن يكون عرض نقل 500mm، 850mm، أو يتم تخصيصها
2تصميم متعدد القنوات
1احتفظ بمكانة تركيب المصباح
يمكن تخصيص وضع نقل السكة الحديدية الموجهة وفقا لمتطلبات عملية المنتج.
معايير المنتج:
| النموذج | SHR-01L ((01-05T-500) | SHR01L ((01-05T-850) | ملاحظات |
| البعد | L3600xW1300xH1685mm | L3600xW1650xH1685mm | |
| الوزن | حوالي 1400 كجم | حوالي 1800 كجم | |
| إمدادات الطاقة | 3P 5L 380V 50/60Hz | 3P 5L 380V 50/60Hz | |
| نظام التحكم | PC+PLC | PC+PLC | |
| الطاقة الإجمالية | حوالي 32 كيلوواط | حوالي 32 كيلوواط | |
| نوع النقل | شبكة العظام القوية | شبكة العظام القوية | |
| عرض النقل | ماكس500ملم | ماكس850ملم | |
|
ارتفاع المنتج (بما في ذلك الأجهزة) |
ماكس100ملم | ماكس100ملم | |
| ارتفاع التغذية | 900±20ملم | 900±20ملم | |
| سرعة النقل | 100-500 ملم/دقيقة | 100-500 ملم/دقيقة | |
| وضع تحكم السرعة | تنظيم السرعة بدون خطوة في الحلقة المغلقة بواسطة عاكس | تنظيم السرعة بدون خطوة في الحلقة المغلقة بواسطة عاكس | |
| اتجاه النقل | L-R ((خيار:R-L) | L-R ((خيار:R-L) | |
| وضع تحكم درجة الحرارة | PID | PID | |
| نطاق الحرارة | درجة حرارة الغرفة ~ 200 °C | درجة حرارة الغرفة ~ 200 °C | |
| نظام التدفئة | التدفئة على القناة | التدفئة على القناة | |
| مناطق التدفئة | 5 مناطق تدفئة | 5 مناطق تدفئة | |
| طول منطقة التدفئة | 3000ملم | 3000ملم | |
| طول منطقة التبريد | لا | 无NA | الخيار |
| وقت التسخين | حوالي 15 دقيقة | حوالي 15 دقيقة | حدد درجة الحرارة 150 درجة مئوية |
| قوة التشغيل | حوالي 6 كيلوواط | حوالي 7كيلوواط | |
| دقة عرض قيمة الحرارة | 1°C | 1°C | |
| إنذار غير طبيعي | ضوء إشارة ثلاثي الألوان + إنذار واجهة الإنسان والآلة |
ضوء إشارة ثلاثي الألوان إنذار واجهة الإنسان والآلة |
|
| متطلبات الغازات المخرجة | 2-Φ150 منفذ الهواء،حجم الهواء العادم من منفذ الهواء الواحد حوالي 15m3/min | 2-Φ150 منفذ الهواء،حجم الهواء العادم من منفذ الهواء الواحد حوالي 15m3/min | |
| تخزين المعلمات | بيانات العملية وتخزين الحالة | بيانات العملية وتخزين الحالة | |
| حماية انقطاع الطاقة | مجهزة بجهاز UPS | مجهزة بجهاز UPS | |
| مصدر الهواء | لا | لا | |
|
1الخيار: يمكن تمديد الطرفين الأمامي والخلفي من الآلة، والجانب الخارجي من المبرز من الفرن العلوي هو 300mm ((طول الآلة بأكملها سيتم إطالة 600mm). 2.ملاحظة:وفقاً لمتطلبات الطاقة الإنتاجية، فإن عدد مناطق التدفئة الموصى بها هو: 4 مناطق التدفئة، 5 مناطق التدفئة، 8 مناطق التدفئة، 9 مناطق التدفئة، 10 مناطق التدفئة، 12 منطقة التدفئة،والتي يمكن تخصيصها. |
|||
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر الأسلاك 16mm2 أو أكثر، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات التهوية الخارجية: مواصفات القناة 2-Ø150mm ؛ منفذين للتصريف ، مع منفذ تصريف واحد بحجم تصريف حوالي 15M3 / min.
