| الاسم التجاري: | Suneast |
| رقم الطراز: | SVR-200-V｜SVR-300-V｜SVR-400-V |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

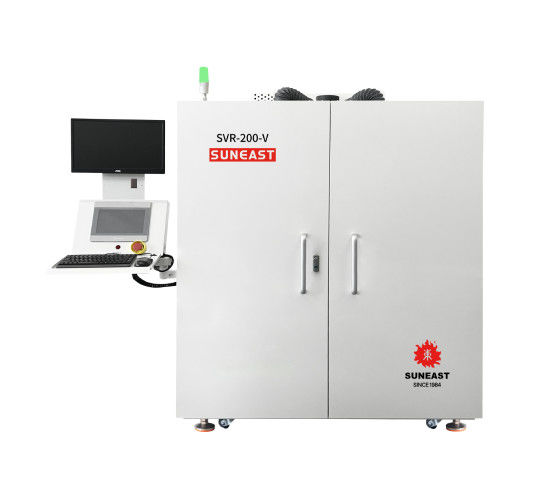

تم تبسيط إنتاج فرن التجفيف الرأسي من سلسلة SVR-V
سلسلة (إس في آر-في) الفرن الرأسي على الإنترنت، تصميم جديد، أكثر إنسانية، مع تسخين منقسمالتدفئة أكثر كفاءة والتحكم في درجة الحرارة أكثر دقة. نظام النقل مستقر وموثوق به، والتشغيل والصيانة مريحة، التحميل والتفريغ التلقائي، الإنتاج الذكي، وكفاءة الإنتاج العالية.التي تقلل من طول خط الإنتاجالمواقد العمودية من سلسلة SVR-V هي أكثر ملاءمة لتطبيقات تصلب الألواح الطويلة، تصل إلى 1200 ملم.وعشرة آلاف من معدات النظافة لتلبية متطلبات عملية الإنتاج النظيفة.
المزايا:
| وضع النقل النمطية، لا يوجد خطر ارتداء السكك الحديدية، لا حاجة لتشحيم الزيت، خفض تكاليف الاستخدام والصيانة | |
| نظام الرفع مع قيادة محرك الخدمة القياسية، التشغيل السلس، وضع أكثر دقة، وتحسين الاستقرار بشكل فعال | |
| باستخدام قارئ الباركود، يمكن تتبع معلومات المنتج لدعم بناء المصنع الذكي. (خيار) | |
التطبيق:
التطبيق الرئيسي: ربط الشريحة ، تحت ملء ، تعبئة المكونات وعملية إنتاج أخرى
الذي يحتاج إلى التجفيف الحراري ((يشمل LED و FPC والسيارات والمنتجات الإلكترونية 3C والمحركات والأدوات والاتصالات وغيرها من الصناعات)
سلسلة SVR-V مناسبة بشكل خاص لتجهيز اللوحات الطويلة ، مثل الشرائط LED ، FPC ، إلخ.
الخيارات:
وحدة التبريد
نظام النيتروجين
تجهيز مع معداد تدفق تنظيم النيتروجين ومحلل الأكسجين.
نظام التدفئة
متاحة لـ 4 وحدات، 8 وحدات، 12 وحدة
نظام ناقل
يمكن تخصيص كمية التخزين والمسافة بين الألواح وفقًا لعملية الإنتاج.
الرف
يمكن حجز مساحة لخط العودة السفلي.
ملف الحرارة:
أ. يتكون ملف درجة حرارة الفرن الرأسي من مرحلة التدفئة ومرحلة درجة حرارة ثابتة.
ب. مصباح الاختبار: L260mm*W200mm*H20mm، وانحراف التكافؤ في درجة الحرارة ≤1°C
معايير المنتج:
| النموذج | SVR-200-V | SVR-300-V | SVR-400-V | ملاحظات |
| مقاس الجهاز | L1486xW1830xH2100mm | L1736xW1930xH2150mm | L2036xW2030xH2150mm | |
| وزن الجهاز | حوالي 1300 كجم | حوالي 1600 كجم | حوالي 1800 كجم | |
| حجم المنتج | ما يلي: W50*L200mm | |||
| ماكس: W250*L520mm | ماكس: W350*L900mm | ماكس: W450*L1200mm | ||
| ارتفاع المدخل | 900±30ملم | |||
| نوع المخزن | التخزين الرأسي | |||
| كمية التخزين | 24 قطعة | يمكن تخصيصها | ||
| مسافة الطبقات | 24ملم | يمكن تخصيصها | ||
| وقت التجهيز | يمكن تعيين وقت التجفيف ≥ 1 دقيقة. | |||
| وحدة التدفئة | 4 وحدات التدفئة | 8 وحدات التدفئة | 8 وحدات التدفئة |
كل وحدة تحكم الحرارة بشكل مستقل |
| نطاق الحرارة | درجة حرارة الغرفة ~ 200 °C | |||
| وقت التسخين | حوالي 15 دقيقة | حدد درجة الحرارة 150 درجة مئوية | ||
| قوة التشغيل | حوالي 4 كيلوواط | حوالي 5 كيلوواط | حوالي 6 كيلوواط | |
| دقة التحكم في درجة الحرارة | ± 1°C | |||
| انحراف الحرارة | ≤±2°C | |||
| إنذار غير طبيعي | مصباح إشارة ثلاثي الألوان +إشارة واجهة الإنسان والآلة | |||
| إمدادات الطاقة | 3P5L 380V 50/60Hz | |||
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر السلك 16mm2، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات التهوية الخارجية:
1مواصفات قناة الصرف الصادرة لتفريغ الحرارة Ø250mm؛ حجم الهواء الصادر 15M3/min؛
2مواصفات قناة العادم Ø100؛ حجم الهواء الخارجي 5M3/Min.
