| الاسم التجاري: | Suneast |
| رقم الطراز: | SVR-200/300/400 |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

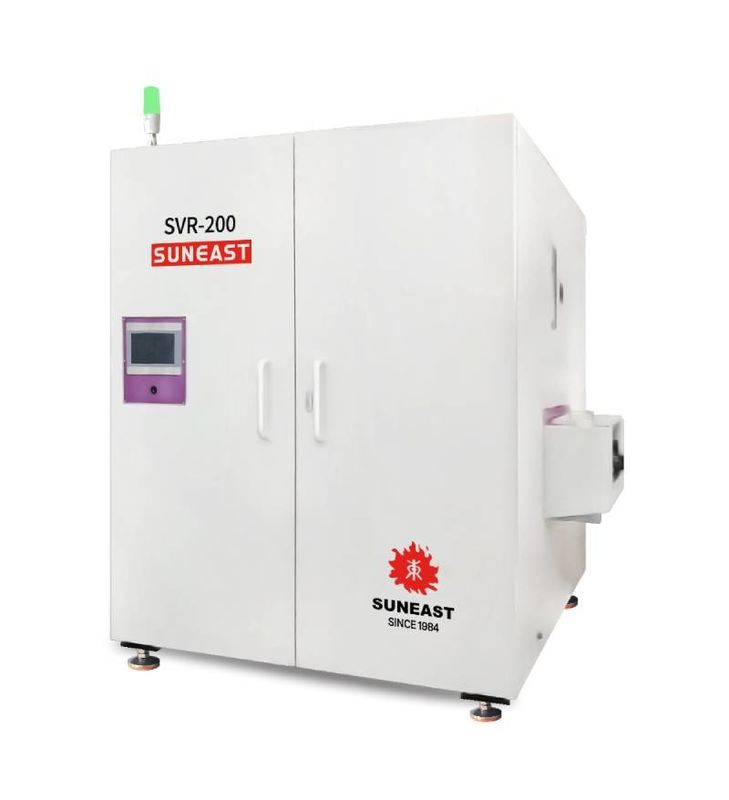

هيكل مضغوط نظام رفع مزدوج سلسلة SVR فرن التجفيف الرأسي
فرن التجفيف الرأسي عبر الإنترنت، هيكل مضغوط، مساحة صغيرة، توفير أكبر مساحة ورشة العمل؛ كفاءة الإنتاج العالية، أعلى بكثير من فرن التجفيف التقليدي،وخاصة بالنسبة للمنتجات التي تتطلب وقتًا طويلًا من التجفيف في الفرن، والتي يمكن أن تحسن بكفاءة القدرة الإنتاجية، والطلب على السوق من فرن التجفيف الرأسي آخذ في الزيادة، وسوف تحل محل فرن التجفيف التقليدي وتصبح اتجاه.
المزايا:
التطبيق الرئيسي:
ربط الشريحة، تحت ملء، وتعبئة المكونات وغيرها من عمليات الإنتاج التي تحتاج إلى التصلب الحراري (().يشمل LED، FPC، السيارات، 3C المنتج الإلكتروني، المحرك، الأداة،صناعات الاتصالات والصناعات الأخرى) سلسلة SVR-V مناسبة بشكل خاص لتقوية لوحات طويلة، مثل الشرائط LED، FPC، الخ
| نظام رفع مزدوج، كمية كبيرة من مساحة التخزين يمكن أن تلبي متطلبات الإنتاج عالية الكفاءة | |
| يتبنى محرك خطوة عالية الدقة لخزنة ودفع الهيكل، وضمان دقة دفع | |
| الكشف عن نقل PCB في الفرن يعتمد مستشعر الألياف الضوئية المستوردة التي تضمن إلى حد كبير موثوقية التشغيل | |
الخيارات:
وحدة التبريد
1. مجهزة بمحمول رصيف تبريد بعد الفرن ((خيار: برودة الماء للتبريد السريع) ؛
2مجهزة بمحفظة تبريد بعد الفرن، كمية تخزين كبيرة.
نظام النيتروجين
تجهيز مع معداد تدفق تنظيم النيتروجين ومحلل الأكسجين.
نظام التدفئة
متاحة لـ 4 وحدات، 8 وحدات، 12 وحدة
نظام ناقل
يمكن تخصيص كمية التخزين والمسافة بين الألواح وفقًا لعملية الإنتاج.
الرف
يمكن حجز مساحة لخط العودة السفلي.
ملف الحرارة
أ. يتكون ملف درجة حرارة الفرن الرأسي من مرحلة التسخين و
مرحلة درجة حرارة ثابتة
ب. مصباح الاختبار: L260mm*W200mm*H20mm، وانحراف التكافؤ في درجة الحرارة ≤1°C
معايير المنتج:
| النموذج | SVR-200 | (إس.في.آر-300) | SVR-400 | ملاحظات |
| مقاس الجهاز | L2140xW1800xH2150mm | L2390xW1870xH2150mm | L2870xW2010xH2150mm | |
| وزن الجهاز | حوالي 1600 كجم | حوالي 1800 كجم | ما يقرب من 2000 كجم | |
| حجم المنتج | ماكس: W250*L320mm | ماكس: W320*L410mm | ماكس: W460*L530mm | |
| ارتفاع المدخل | 900±20ملم | |||
| نوع المخزن | التخزين الرأسي | |||
| كمية التخزين | الحد الأقصى لتخزين المنتج: 60 قطعة | يمكن تخصيصها | ||
| ارتفاع الصوت | مضاعفات متكاملة لـ 25.4 ملم | يمكن تخصيصها | ||
| نطاق الحرارة | درجة حرارة الغرفة ~ 200 °C | |||
| وقت التسخين | حوالي 15 دقيقة | حدد درجة الحرارة 150 درجة مئوية | ||
| قوة التشغيل | حوالي 6 كيلوواط | |||
| الطاقة الكلية | 45 كيلوواط | |||
| دقة التحكم في درجة الحرارة | ± 1°C | |||
| إنذار غير طبيعي | مصباح إشارة ثلاثي الألوان + إشارة واجهة الإنسان والآلة | |||
| إمدادات الطاقة | 3P5L 380V 50/60Hz | |||
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر السلك 16mm2، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات التهوية الخارجية:
1مواصفات قناة الصرف الصادرة لتفريغ الحرارة Ø250mm؛ حجم الهواء الصادر 15M3/min؛
2مواصفات قناة العادم Ø100؛ حجم الهواء الخارجي 5M3/Min.
فيديو
فيديو
فيديو
|
