| الاسم التجاري: | Suneast |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

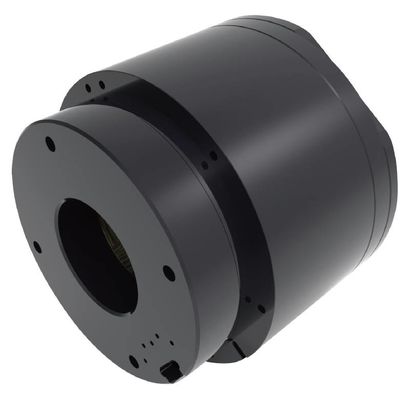

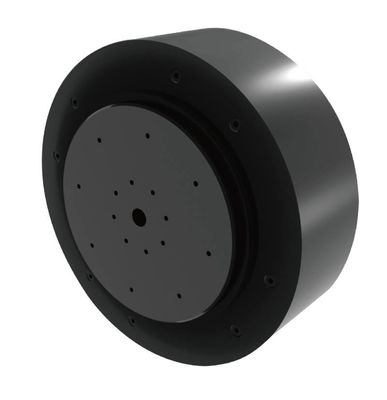

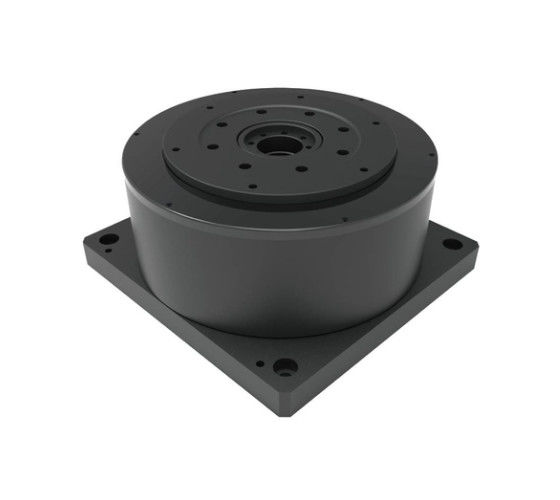

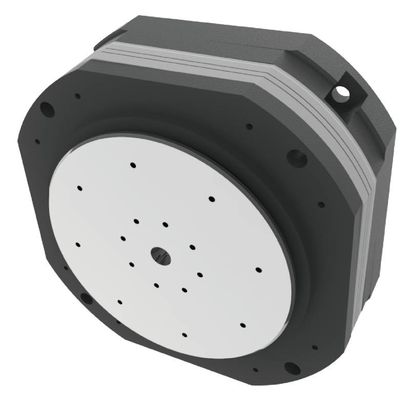

المحرك المباشر ذو الدقة العالية التصميم المدمج المحرك الخطي سلسلة DDR
تكنولوجيا Suneast تسيطر على تطوير تكنولوجيا القيادة المباشرة، وتقدم اليوم أوسع مجموعة من صيانة القيادة المباشرة، مجانا التجميع الميكانيكي النظيف.معدل تسليم أعلى، موثوقية أفضل، وتشغيل سلسة، هادئة لتلبية مجموعة واسعة من احتياجات تصميم الآلة.
الخصائص:
| DDR SERIE PARAMETER (معيار سلسلة الـ DDR) | |||||||
| وظيفة الحركة | الوحدة | TM11X1 | TM11X2 | TM16X1 | TM17X1 | TM18X1 | TM19X1 |
| تيار RMS | أ | 4.97 | 4.97 | 6 | 6 | 6 | 6 |
| ذروة التيار | أ | 28 | 28 | 28 | 28 | 28 | 28 |
| دقة الترميز | cnts/r | 180000 | 1184000 |
500000/ 1000000 |
500000/ 1000001 |
500000/ 1000002 |
3148800 |
| عدد أزواج القضبان | 16 | 16 | 16 | 16 | 16 | 32 | |
| ثابت العزم | Nm/A | 0.4 | 0.4 | 0.34 | 0.6 | 1.85 | 2.7 |
| ثابتة المجال الكهرومغناطيسي الخلفي | Vrms/m/s | 0.56 | 0.56 | 0.38 | 0.65 | 2.11 | 3 |
| عزم الدوران | Nm | <0.4 | <0.4 | <0.25 | <0.2 | <0.75 | <1.2 |
| عزم الدوران RMS | Nm | 1.988 | 1.988 | 2.04 | 3.6 | 11.1 | 16.2 |
| عزم دوران ذروة | Nm | 11.2 | 11.2 | 9.52 | 16.8 | 51.8 | 75.6 |
| الحمل المحوري | ن | 20000 | 20000 | 20000 | 20000 | 20000 | 15000 |
| السرعة القصوى | r/min | 500 | 600 | 700 | 700 | 700 | 750 |
| التكرار | arcsec | ±8 | ± 275 | ±4 | ±4 | ±4 | ±3 |
| دقة الموقع | arcsec | ±7 | ± 297 | ±3 | ±3 | ±3 | ± 15 |
| وزن الدوار | كيلوغرام | 1.3 | 1.3 | 1 | 1 | 1.8 | 3 |
| عجز الدوار | كغ*م^2 | 0.0025 | 0.0025 | 0.0013 | 0.0013 | 0.0037 | 0.0089 |
| القطر الداخلي | ملم | 48 | 48 | 10 | 10 | 25 | 20 |
| القطر الخارجي | ملم | 127.5 | 127.5 | 108 | 108 | 108 | 180 |
| الطول | ملم | 108.5 | 105.5 | 60 | 60 | 120 | 220 |
TM35 DDR MOTOR
| معيار المحرك TM35 DDR | ||||
| تيار RMS | ذروة التيار | دقة الترميز | عدد أزواج القضبان | ثابت العزم |
| 0.5 | 1.5 | 14400 | 4 | 0.08 |
| عزم الدوران القياسي | عزم دوران ذروة | السرعة المسجلة | السرعة القصوى | Rphas إلى المرحلة |
| 0.1 | 0.15 | 80 | 150 | 9.75 |
| من مرحلة إلى أخرى | الوزن | ثابت الزمن الكهربائي | التكرار | |
| 0.22 | 0.17 | 0.02 | 0.025 | |
محرك DD الفراغ
محرك مقناطيس DD
| سلسلة DDR | ||
| المواصفات | الجزء رقم | وقت التنفيذ |
| محرك مقناطيس DD | M27001000149A |
3-4 أسابيع بعد وضع الطلب |
| محرك DD الفراغ | N27001001256A | |
الفرق بين محرك DDR ومحرك سيرفر ومحرك خطوة
كالمنتج الجديد ، سيأخذ محرك القيادة المباشرة DDR مكان محرك الخدمة التقليدي والحركات الخطوة ، والتي ستصبح الجزء المهم لتحسين المنتج وتحديثه.
| المعلم | محرك القيادة المباشرة | محرك الخدمة | محرك خطوة |
| الدقة | عالية | متوسطة | منخفضة |
| عزم الدوران | عالية | متوسطة | منخفضة |
| الموثوقية | عالية | عادي | عادي |
| السرعة | منخفضة | عالية | منخفضة |
| الحفاظ على الدقة | جيد | متوسطة | متوسطة |
| الأداء الديناميكي | جيد | عادي | منخفضة |
| التكلفة | عالية | متوسطة | منخفضة |
