| الاسم التجاري: | Suneast |
| رقم الطراز: | دوار الشمس 3/450 |
| موك: | ≥1 قطعة |
| السعر: | قابل للتفاوض |
| تفاصيل التغليف: | صندوق الخشب الرقائقي |
| شروط الدفع: | T/T |

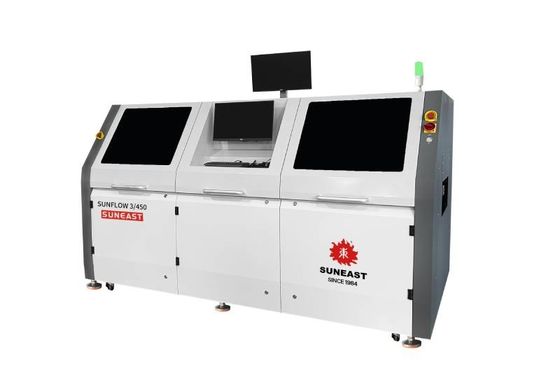

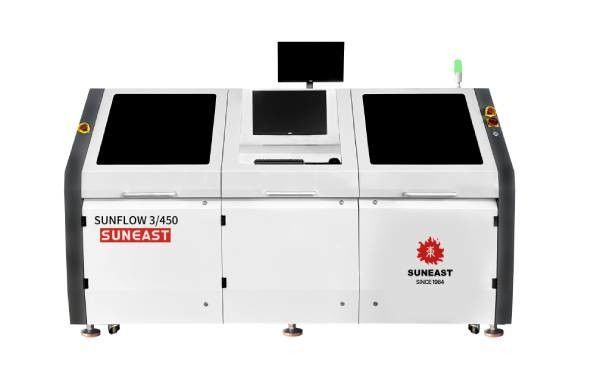

آلة لحام انتقائية مع مضخة كهرومغناطيسية SUNFLOW 3/450
لحام الموجات الانتقائية هو شكل خاص من أشكال لحام الموجات المطبقة على لحام PCB عبر الثقب. يتكون لحام الموجات الانتقائية بشكل عام من ثلاث وحدات: رش التدفق ، التسخين المسبق ،واللحام. يتنقل فوهة التدفق إلى موقف القيادة وفقًا للبرنامج المبرمج مسبقًا ، ويرش بشكل انتقائي الموقف الذي سيتم لحامه.بعد أن يتم تسخين PCB مسبقًا بواسطة وحدات التسخين المسبق العلوية والسفلية، وحدة اللحام يؤدي اللحام وفقا لمسار البرمجة.
يتم استخدام لحام الموجات الانتقائية بشكل رئيسي في المنتجات الإلكترونية الراقية مثل الطيران العسكري والطاقة الكهربائية للسيارات ومنتجات السكك الحديدية ومصادر الطاقة المفتوحة ، إلخ.يمكن أن تلبي متطلبات لحام الثقب من PCB متعدد الطبقات مع متطلبات لحام عالية وعمليات معقدة.
الخصائص:
الرسم البياني العام:
عملية اللحام
وحدة آلة أساسية:
عملية العمل:بعد أن يتم نقل PCB إلى منطقة التدفق، يتم استهداف رأس الرش إلى الموقف المبرمج ويطبق التدفق فقط على مفصل اللحام الذي سيتم تصنيعه. بعد التسخين المسبق،المضخة الكهرومغناطيسية تتحرك إلى المنطقة المستهدفة ويتم صنع مفصل اللحام.
إدخال نظام لحام انتقائي:
البرمجة السريعة والراحة:
نظام نقل سلس:
النظام الناقل يجمع بين نقل السلسلة والعجلات. يتم اختيار نظام نقل السلسلة في وحدة التدفق والتسخين المسبق.وحدة اللحام تستخدم النقل الدوار الذي يؤدي جيدا في لوحة الموقع والتكرار
نظام الرش الدقيق:
تستخدم الآلة القياسية فوهة انخفاض دقة قطرها 130 ميكرو متراً، والتي يمكن أن ترش التدفق بالتساوي إلى منطقة اللحام المطلوبة.توفير 90٪ على الأقل من تدفق النفط مقارنة بالرش التقليدي
نظام التسخين المثالي
الجمع بين التدفئة وقف وتدفئة أسفل وهو لا يزال يؤدي بشكل مثالي حتى للحرارة الخالية من الرصاص أو ألواح متعددة الطبقات.تم إثبات حرارة الحرارة العليا من قبل آلة شمس شرق Reflow لسنوات عديدة ويمكن أن تقدم توزيع درجة حرارة حتى على كامل
لوحة. أسفل جهاز التدفئة الإشعاعي الأشعة فوق البنفسجية يوفر منطقة التدفئة الاختيارية وفقا لوحة مخصصة. في نفس الوقت،سخان أعلى آخر يغطي وحدة اللحام ويمكنه الحفاظ على درجة حرارة اللوحة في كل وقت الدورة.
نظام لحام مستقر وذو جودة عالية:
الخيارات الشائعة:
معايير المنتج:
| النموذج | تدفق الشمس 3/450 | SUNFLOW 3/610 |
| المعايير العامة | ||
|
الأبعاد الإجمالية ((ملم) (لا يشمل ضوء المؤشر والشاشة) |
2710 ((L) * 1930 ((W) * 1630 ((H) | 3040 ((L) * 2240 ((W) * 1630 ((H) |
| وزن المعدات (كيلوغرام) | 1550 | 2000 |
| الحجم الأقصى لـ PCB ((ملم) | 510 ((L) * 450 ((W) | 610 ((L) * 610 ((W) |
| الحجم الدقيق لـ PCB ((ملم) | 120 ((L) * 50 ((W) | 120 ((L) * 50 ((W) |
| مساحة صافية من الجانب العلوي من اللوحة المرصعة (ملم) | 120 | 120 |
| مساحة صافية في الجزء السفلي من اللوحة (ملم) | 60 | 60 |
| حافة عملية PCB (ملم) | ≥3 | ≥3 |
| ارتفاع الناقل عن الأرض (ملم) | 900±20 | 900±20 |
| سرعة نقل PCB (m/min) | 0.2-10 | 0.2-10 |
| الحد الأقصى / وزن PCB (كيلوغرام) | ≤8 | ≤8 |
| سمك PCB مع Jig (ملم) | 1-6 | 1-6 |
| نطاق تعديل عرض الناقل ((ملم) | 50-450 | 50-610 |
| وضع ضبط عرض الناقل | الكهربائية | الكهربائية |
| اتجاه نقل PCB | من اليسار إلى اليمين | من اليسار إلى اليمين |
| ضغط دخول الهواء (Mpa) | 0.6 | 0.6 |
| إمدادات النيتروجين | تقدم من قبل العميل | تقدم من قبل العميل |
| ضغط دخول النيتروجين ((Mpa) | 0.6 | 0.6 |
| استهلاك النيتروجين (m3/h) | 1.5 | 1.5 |
| النقاء المطلوب للنيتروجين ((%) | > 99.999 | > 99.999 |
| تشغيل التيار الكهربائي (VAC) | 380 | 380 |
| التردد (هرتز) | 50/60 | 50/60 |
| الحد الأقصى لاستهلاك الطاقة (كيلوواط) | <30 | <36 |
| الحد الأقصى للتيار ((أ)) | < 56 | < 61 |
| درجة الحرارة المحيطة (°C) | 10-35 | 10-35 |
| مستوى ضجيج الآلة (دي بي) | < 65 | < 65 |
| واجهة الاتصال | (SMEMA) | (SMEMA) |
| نظام اللحام | ||
| مسافة اللحام للمحور X (ملم) | 510 | 610 |
| مسافة اللحام للمحور Y (ملم) | 450 | 610 |
| مسافة اللحام من محور Z (ملم) | 60 | 60 |
| الحد الأدنى للقطر الخارجي للمفجرة ((ملم) | 5.5 | 5.5 |
| القطر الداخلي للمفجرة (ملم) | 2.5-10 | 2.5-10 |
| ارتفاع موجة اللحام القصوى (ملم) | 5 | 5 |
| سعة وعاء اللحام (كيلوغرام) |
حوالي 13 كجم ((Sn63Pb) / وعاء لحام حوالي 12 كجم ((خالية من الرصاص) / وعاء لحام |
حوالي 13 كجم ((Sn63Pb) / وعاء لحام حوالي 12 كجم ((خالية من الرصاص) / وعاء لحام |
| درجة حرارة اللحام القصوى (°C) | 330 | 330 |
| قوة تسخين اللحام (كيلوواط) | 1.15 | 1.15 |
| نظام التسخين | ||
| نطاق درجة حرارة التسخين المسبق (°C) | <200 | <200 |
| طاقة التدفئة (كيلوواط) | 17 | 21.5 |
| وضع التدفئة | الهواء الساخن + الأشعة تحت الحمراء | الهواء الساخن + الأشعة تحت الحمراء |
| تسخين الجانب العلوي مسبقًا | هواء ساخن | هواء ساخن |
| نظام الرش | ||
| أقصى ضربة من محور X (ملم) | 510 | 610 |
| الحد الأقصى للمسار على محور Y (ملم) | 450 | 610 |
| ارتفاع الرش ((ملم) | 60 | 60 |
| سرعة التثبيت ((ملم/ثانية) | < 400 | < 400 |
| تنظيف رأس الرذاذ تلقائيًا | التحكم بالبرنامج | التحكم بالبرنامج |
| سعة صندوق التدفق (L) | 2 | 2 |
الإعلانات:
1متطلبات الطاقة:
1سلك ثلاثي المرحلة الخامسة: الجهد 380 فولت، التردد 50/60 هرتز؛
2يتطلب قطر السلك 16mm2، مع مفتاح حماية التسرب من 125A وقدرة تسرب من 150-200mA.
2يجب أن تتحمل الأرض ضغط 1000 كجم/م2.
3متطلبات التهوية الخارجية:
1الرش: مواصفات القناة: Ø 150mm حجم الصرف الصحي 150M3/H؛
2التحام: مواصفات القناة: Ø 150mm حجم العادم 150M3/H.
